在（zài）真空離子鍍（dù）膜設備工作中，所選用不同氣體（tǐ）所生產出（chū）來的，液態氣體色（sè）澤也會不一樣，氬氣一般用作創造鍍膜的環境鍍鈦和鉻時，工業氣體充入（rù）氮（dàn）氣可生產出銀色和黃（huáng）色的產品而想（xiǎng）要生產出（chū）黑色或灰色（sè）的產品，則需要加（jiā）入乙炔氣體加入氧氣（qì）則生產藍色的（de）產品。除（chú）了氣體外所生產出的產品顏色還受壓力、溫（wēn）度、時間等條（tiáo）件影響。

真空電鍍蒸發（fā）是氣體利用的什麽原（yuán）理?
在（zài）高真空度的條（tiáo）件下（xià），高純度的鍍層金屬（如鋁）在高溫下蒸發後（hòu）會自由地飛散開並沉降在工件表麵，形成（chéng）鍍層。氬氣為保（bǎo）護性氣體，防止氧化（huà）反應影響鍍層（céng）質量。

氬氣在（zài）電鍍過程中有何用?
氬氣不參與反應，隻是（shì）增加氣壓，改（gǎi）善鍍膜時（shí）靶的放電條件，氬氣不是用於鍍膜，主要用於創造鍍膜的環境。氮氣（qì）和氬氣都是惰性（xìng）氣體,衝進去以後,一 可以排除氧氣,防止（zhǐ）氧化,二更具氮氣和氬氣在（zài）擴散泵內（nèi）的（de）含量比例不同,可以鍍膜出不同的顏色.主要是為了改變鍍膜出來產品的色彩.

真空鍍膜行業（yè）中，氬氣的流量大小具體如何（hé）控製?
如果是說鍍膜時（shí）為了調節壓力使用（yòng）的氣體（tǐ） 個人認（rèn）為如下：氬氣如果隻是調節壓力，一次壓可以不計，但是（shì）二（èr）次（cì）壓要小於0.5個大氣壓。氮氣也是，主要是因為如果大了，會導致真空倉內的壓力變化（huà）太劇烈，導致誤差（chà）。如果是使用離子源，那麽氬氣入氣量不（bú）宜過（guò）大，大了導致離子量過大，燒壞（huài）部件。壓力和上邊沒什麽差別。

         任何固體材（cái）料在大氣環境下都會溶解和吸附一些氣體，當材料置於真空狀態時就會因為脫附（fù）、解析（xī）而出氣。出氣的速率（lǜ）與材料中的氣體含量成正比。不同的材料解析的氣體成分及解析的溫度及時間是不同的。

         各種泵（bèng）對不同成分的氣體抽氣速率也是不一樣的（de）。抽（chōu）真空（kōng）時,首先抽走的是容器中的（de）大氣(這部份氣體很快被抽走,10-1Pa時（shí）爐內氣體（tǐ）基本（běn）抽（chōu）盡),然後是材料表麵解吸的氣體、材料內部向表麵擴散出來（lái）的氣體,以及通過器壁滲透到真空中的氣體.因此在貨品進入爐內之後，都要進行保溫除氣，因為貨品在進爐前會吸附一些雜質氣體，我們（men）要通（tōng）過適當的加熱，讓這（zhè）些氣（qì）體解析脫附貨品的表麵。以不鏽鋼為例，除了在它表麵吸附的氣（qì）體之外，在不斷的加熱保溫過程中（zhōng）鋼內部還會析出一些氣體，這些氣體的存在往往對薄膜的純（chún）度和顏色有（yǒu）較大的影響，對膜層附著力影響也很（hěn）大。

        因此真空鍍（dù）膜機鍍膜時（shí），膜層的好壞，氣體啟著關鍵（jiàn）性的作用，是（shì）鍍膜（mó）環（huán）節不可（kě）或缺的一步。

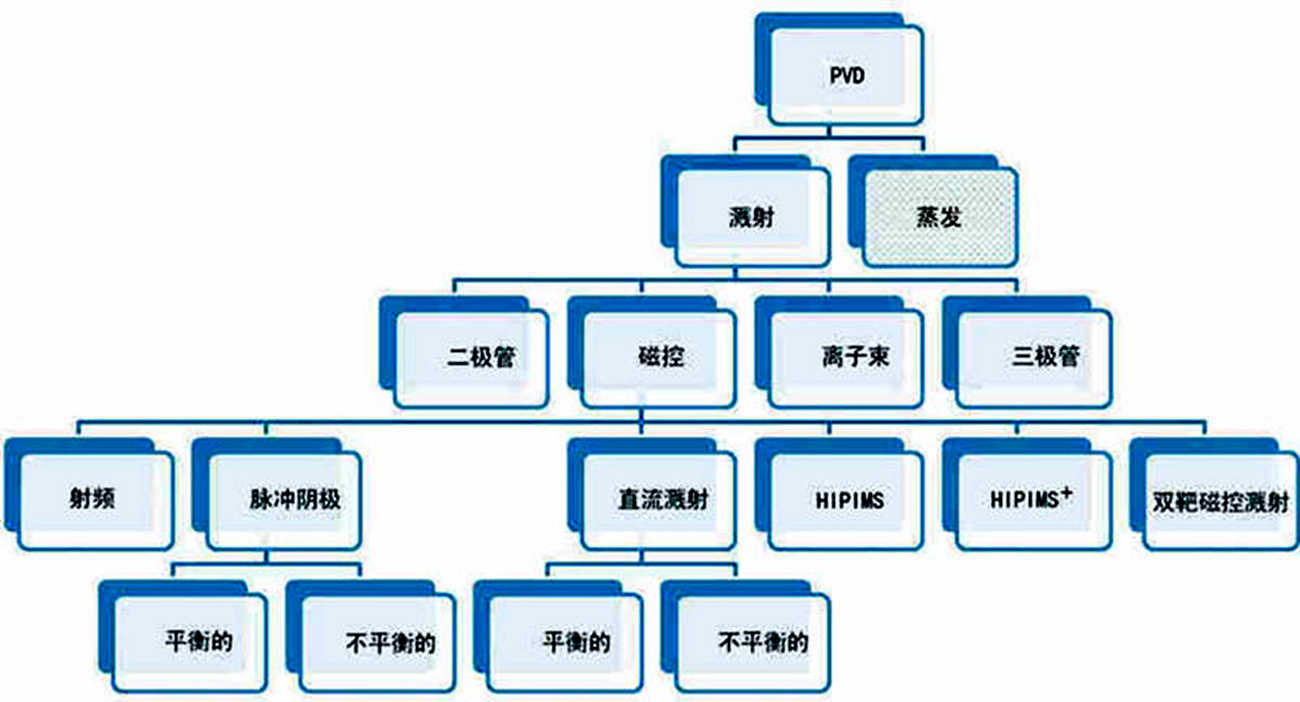

PVD鍍膜塗層常用置（zhì）配：：

彩色係膜（mó）層和常規色膜層最大的區別就是C值和H值，所以可以說，黑色也是彩色係膜層。

鋯＋氮氣：黃綠調金黃色

鋯＋甲（jiǎ）烷：深淺黑色（sè）

鋯＋氧氣：白色、透明（míng）膜

鋯＋氮氣＋甲烷：金色、仿玫（méi）瑰金

鉻＋甲烷：深淺黑色

鉻＋氮氣：淺黑色

鉻＋氮氣＋甲烷：銀灰色

鉻（gè）＋氧氣：輕黃色、紫（zǐ）色、綠色

SUS＋氧氣（qì）：紫色

SUS＋氮氣：藍色

SUS＋甲烷：亮黑色（sè）

SUS＋甲烷＋氮氣：藍黑色

矽＋氮氣：黑色

矽（guī）＋氧氣：混（hún）濁白、透明膜

矽＋甲烷：黃色、綠色、藍色、黑色(靶材（cái）純度高於99%僅能調黑色)

鈦＋氧氣：光學膜七彩截色，不多介紹都懂。

鈦＋甲烷：深（shēn）淺黑色( DLC製備不能達標)

鈦＋氮氣：仿（fǎng）金色、黃銅色、紫色、紅色

鈦＋氮（dàn）氣＋甲烷：仿玫瑰（guī）金、黑綠（lǜ）色、複古（gǔ）黃、棕色（sè）、紫（zǐ）色

鎢＋氮氣：棕（zōng）黃（huáng）色

鎢＋甲烷：深淺黑色

鎢＋氧氣：紫色，鮮黃色，棕色，藍色

以上僅裝（zhuāng）飾薄膜常用材料及其常用氣體（tǐ），通常甲烷和乙炔都可互替，但涉及部分顏色甲烷效（xiào）果更好。除以上常用材料外，

金屬靶材還有鎳（niè）、鋁、鉭、鉿（hā）、錳、銅、鋅、銦、錫（xī）、等，均有在鍍膜中使用。多質靶材如鈦鋁、鉻鋁（lǚ）、鈦鋯、銅錳、鎳鉻、矽鋁、釩錸、鎢鉬等等。
